Rondenstanzanlage mit Pufferstation

.

Höchste Produktivität bei maximaler Qualität

Für DREHER sind anspruchsvolle Projekte eine perfekte Herausforderung: Hier können wir mit unseren vielfältigen Stärken und durch unser umfassendes Leistungsspektrum punkten. Bei der Herstellung einer Rondenstanzanlage mit Pufferstati on stellten wir das wieder einmal unter Beweis: Das Projekt bei einem weltweit renommierten Automobilhersteller bot dafür aber auch die besten Voraussetzungen.

Hergestellt werden mit einer Gesamthubzahl von 30 1/min Aluminiumronden mit einer Blechdicke von 10 mm. Die Anlage besteht aus einer Bandanlage, einem Stanzautomaten und einer Förderstrecke mit Pufferstation. Bei allen Anlagenteilen lag das Projektmanagement in den Händen von DREHER. Neben eigenen Leistungen wurden auch Fremdfabrikate in das Gesamtkonzept integriert.

Lösungen entwickeln. Lösungen verwirklichen: In diesem Sinn konzipierten unsere Experten eine innovative Anlage. Ganz nach dem Wunsch unseres Kunden: "Höchste Produktivität bei maximaler Qualität".

Richtungsweisende Idee für anspruchsvolles Material

Mit Blick auf das anspruchsvolle Material konstruierten unsere Experten eine neue Vorschubrichtmaschine. Diese verfügt über eine Richtkassett e mit 9 Richtwalzen. Die Richtwalzen haben einen Durchmesser von 90 mm.

Für eine optimale Materialausnutzung wurden die Vorschubrichtmaschine und die gesamte dazugehörige Peripherie (Gesamtgewicht ca. 17,5 Tonnen) mit einem Querhub ausgestattet. Mit dem 2-fach Zick-Zack erzielt unser Kunde eine Materialeinsparung von rund 6 Prozent.

Automation mit Augenmaß

Um den Flächenbedarf der Anlage zu optimieren, entschieden wir uns für eine Bandanlage in Kurzbauweise. Diese wurde von uns teilautomatisiert. Dabei werden Einzelschritte in automatisch ablaufende Rüstabschnitte unterteilt und nach Ablauf des einzelnen Abschnitt es mit Zustimmtaster quittiert. Außerdem erfolgt die Richtwerkeinstellung nach Werkzeugdatensatz automatisch. Die seitlichen Bandführungen sind dagegen – aufgrund von wenigeren Wechseln im Bandbreitenbereich – manuell einstellbar.

Bandanfang und Bandende

Die Verarbeitung von Bandanfang und Bandende sind automatisierte Funktionen der Bandanlage. Der Bandanfang – und damit die Coilaußenwindung – wird mittels Schopfschere in handelbare Stücke zerkleinert. Diese fallen in einen Schrottcontainer und werden manuell aus der Anlage entnommen. Ziel ist es, das Richtwerk vor der Einbringung von Schmutz zu schützen.

Optimale Materialausnutzung bedeutet zudem, dass beim Bandende möglichst viel Restmaterial verarbeitet werden kann.Dazu verfährt die Vorschubrichtmaschine so lange im Zick-Zack, bis sich das Material vom Haspeldorn löst. Anschließend werden Ronden ohne Querhub weiter gestanzt. Ist das Bandende vor der Vorschubrichtmaschine erreicht, wird der Coilhaken abgeschopft und – als einziger manueller Schritt – entnommen. Ein weiterer Pluspunkt: Das in der Anlage verbleibende Restmaterial lässt sich mit Hilfe eines hinter dem Stanzautomaten befindlichen Restbandtreibers komplett verarbeiten.

Alles aus einer Hand

Als Generalunternehmer für das Projekt führten wir verschiedenste Tätigkeiten für unseren Kunden aus. Beispielsweise wurde in das Gesamtkonzept ein Stanzautomat der Firma Andritz Kaiser integriert. Dieser stanzt aus dem bereitgestellten Material Ronden mit einer Kraft von 2.500 kN. Für ein einheitliches Steuerungskonzept erstellten wir nicht nur die Steuerung des Stanzautomaten, wir übernahmen auch die Programmierung des KUKA-Roboters im Bereich der Puff erstation. Zu unseren Aufgaben zählten außerdem die Einbringung und Implementierung der Gesamtanlage am Produktionsstandort sowie die Vergabe des CE-Zeichens. Die Erstellung der Dokumentation und die Durchführung von Schulungen über die gesamte Anlage waren dabei obligatorisch.

Roboter schleust Platinen aus

Die Pufferstation wurde zwischen dem Stanzautomaten und der Umformpresse in den Bereich der Förderstrecke integriert. Während des Onlinebetriebs schleust hier der Roboter die Ronden aus. Diese werden anschließend gepuffert, um eine Produktion auch während eines Stillstands der Stanzanlage zu garantieren. Folglich können die gepufferten Platinen – beispielsweise bei einem Coilwechsel – dem Umformprozess wieder zugeführt werden und die Produktion kann unterbrechungsfrei weiterlaufen.

Weiterhin wurde die Pufferzeit von uns so ausgelegt, dass – neben dem Coilwechsel – auch Zeit für die Entleerung der Schrottcontainer oder zur Reinigung der Werkzeuge bleibt. Bei einer Hubzahl der Umformpresse von 20 1/min beträgt die Pufferzeit rund 25 Minuten.

Integration bestehender Anlagenteile

Nach dem Stanzen werden die Ronden durch einen Rondensenker aus dem Stanzwerkzeug entnommen und auf ein Förderband abgelegt. Über eine Förderstrecke werden die Platinen dem Umformprozess zugeführt. DREHER hat hier sowohl die mechanische als auch die elektrische Schnitt stelle zum bereits bestehenden Anlagenteil Umformpresse erstellt. Die Übergabe der Ronden an das Transfer erfolgt mittels Rondenheber.

Steuerung mit Siemens S7 Simotion

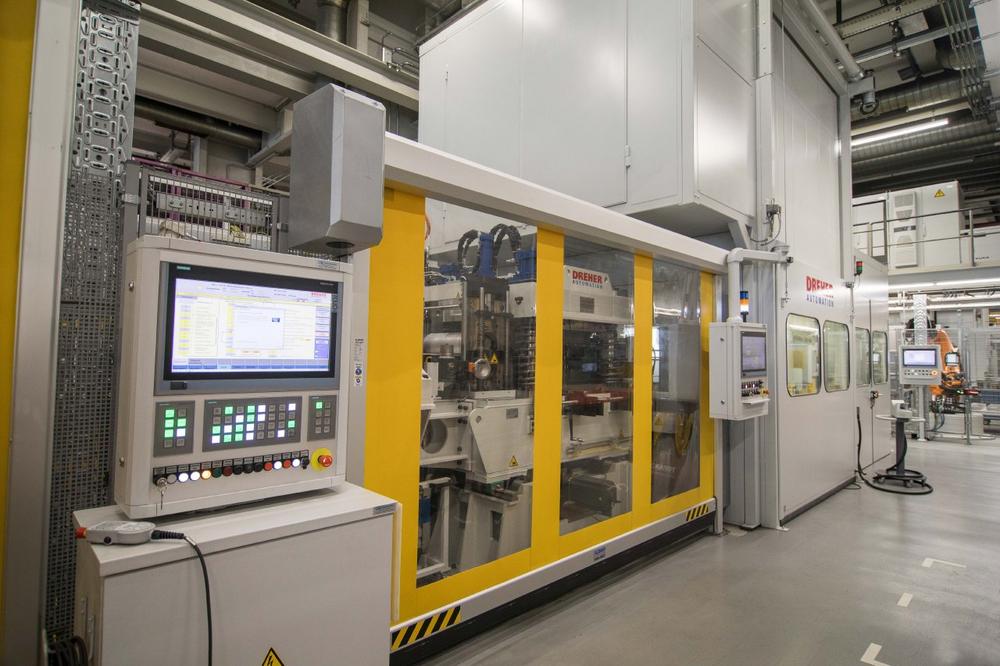

Bei der Steuerung setzten unsere Experten auf ein einheitliches Steuerungskonzept mit Siemens S7 Simotion. Die Automation und der Stanzautomat wurden mit zwei separaten Steuerungen ausgestatt et. Als Sicherheitssteuerung dient die Siemens F-Steuerung mit Safety Integrated. Die Visualisierung und Anlagenbedienung erfolgt über einen PC677 in einer Kombination aus Touchbedienung und Hardwaretastern. Dabei verfügt jedes Anlagenteil über ein separates Bedienterminal.
