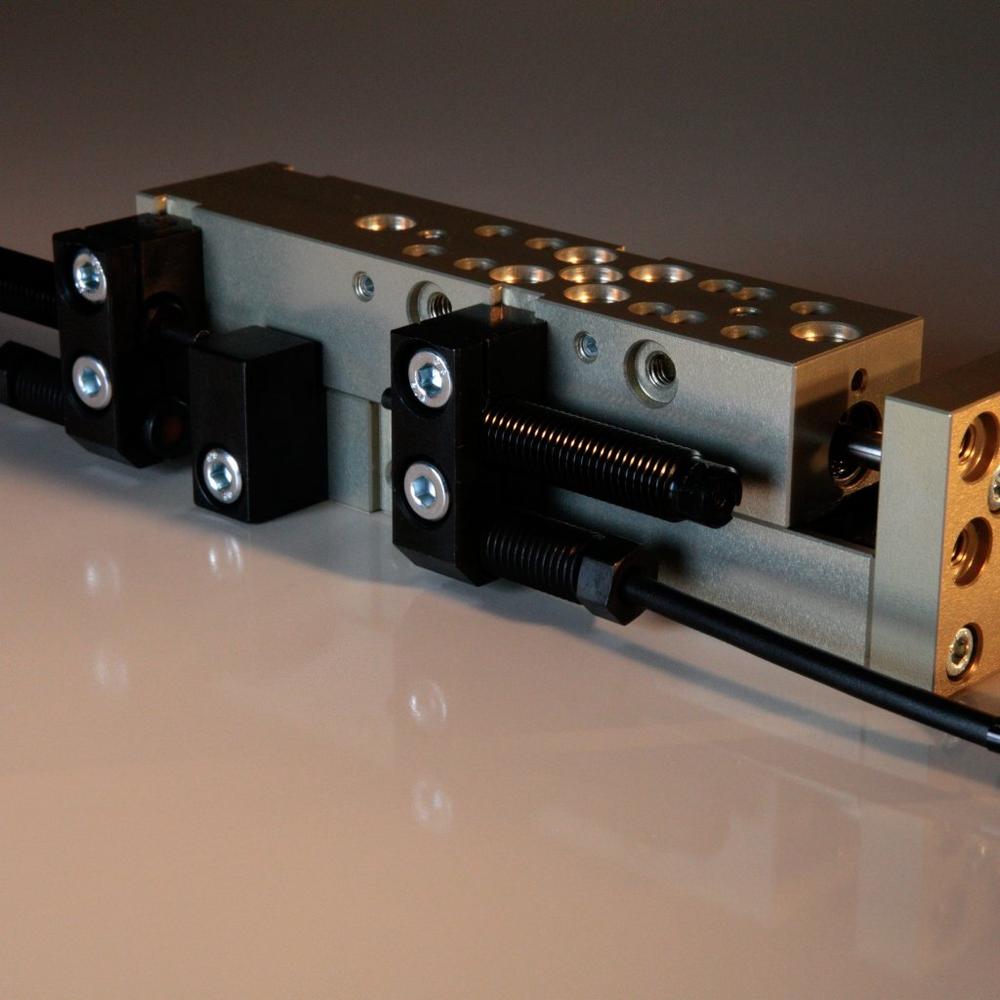

Pneumatischer Linearschlitten für kleine Werkstücke

Neben der pneumatischen Mini-Lineareinheit LSM-3 bietet Friedemann Wagner GmbH mit LSM-4 einen etwas größeren, ebenso präzisen und wiederholgenauen Mini-Schlitten an.

Er dient zur pneumatischen Automation kleiner Werkstücke und ist in den Hublängen 35 mm und 65 mm (Wiederholgenauigkeit von +/-0,01 mm) ab Lager verfügbar

Die zu bewegende Last wird von 2 Führungswagen (abgedichtete Kugelumlaufführungen) geführt und getragen.
Hohle, gehärtete Anschlagschrauben dienen gleichzeitig (platzsparend) der Aufnahme des Sensors. Mit diesen Schrauben kann der Hub von außen beiderseits um 14 mm verstellt und nach dessen Einstellung geklemmt werden. Optional kann im Anschlagsystem die Aufnahme der hydraulischen Dämpfer erfolgen.

Im Gegensatz zu LSM-3 können die Anschläge kundenseits auch auf der anderen Seite montiert werden (Nut und Gewindebohrungen vorhanden).

Die empfohlene Nutzlast beträgt mit 1,2 kg etwa das 4-fache des Eigengewichts.

Fakten

  • Hublängen 35 mm / 65 mm
  • Stoßkraft 18 N
  • Rückzugskraft 13 N
  • Max. Nutzlast 1,2 kg
  • Wiederholgenauigkeit +/-0,01 mm
  • Hub beiderseits einstellbar um 14 mm
  • Führung: 2 Führungswagen (abgedichtete Kugelumlaufführung)
  • Gewicht 200-300 g, abh. von Hublänge
  • Optional: mit montierten hydraulischen Stoß-Dämpfern
  • Zentriersystem (Passungen) – Zentrierringe ZR-4 im Lieferumfang enthalten
Über Friedemann Wagner GmbH Handhabungstechnik

Friedemann Wagner GmbH Handhabungstechnik – Qualität, die seit 1979 bewegt.

Seit unserer Gründung im Jahr 1979 fertigen wir erfolgreich hochpräzise Schwenk-, Rundschalt-, Hub-, Linear-, und Greifeinheiten in Baden-Württemberg.

Alle Lösungen zeichnen sich in Konstruktion und Materialwahl durch robuste Bauweise sowie Zuverlässigkeit und Nutzenvorteile aus.
Wiederholgenauigkeiten im hundertstel Bereich erfüllen die hohen Anforderungen heutiger Automatisierungstechnik. Eine hohe Steifigkeit bildet die gewünschte lange, zuverlässige Belastungsfähigkeit ab.

Langlebigkeit und Präzision minimieren den Justage-Aufwand und vermeiden später unnötige und aufwändige Produktionsunterbrechungen.

All dies trägt zu hoher Prozess-Sicherheit bei. Unser Augenmerk gilt auch dem Luftverbrauch: Wir setzen passende, aber nicht überdimensionierte Zylinder ein – der nachhaltige Umgang mit Ressourcen zahlt sich langfristig für alle aus.
Umfangreiche Tests und jahrelanger Einsatz bei zufriedenen Kunden sprechen für sich!
