Kompakte UHF-Sender und -Empfänger in 869 MHz

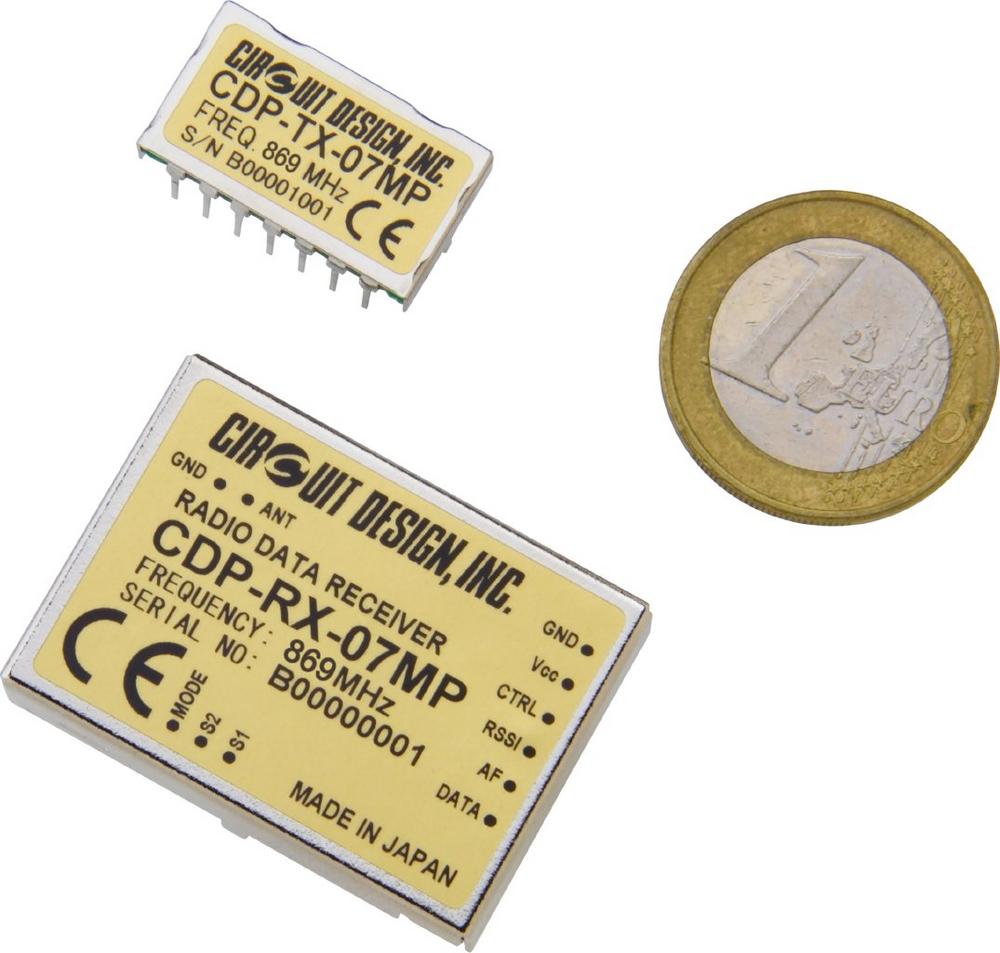

Circuit Design, Inc., führender Hersteller von Low-Power-Funkmodulen, stellt die 869-MHz-Version der kompakten UHF-Module CDP-TX-07MP (Sender) und CDP-RX-07MP (Empfänger) vor.

Die kompakten Schmalband-Funkmodule der CDP-Serie sind seit über 20 Jahren auf dem Markt und seit der ersten Generation für industrielle Funkanwendungen, einschließlich Fernsteuerung, hoch geschätzt. Es handelt sich um einfache, hochwertige Funkmodule, die ohne eingebettetes Kommunikationsprotokoll die Funkkommunikation mit Hilfe von anwenderspezifischen Protokollen ermöglichen. Die CDP-Serie bietet dank Schmalbandtechnik und einem Empfänger mit hoher Selektivität und guten Blocking-Eigenschaften eine stabile Kommunikation auch in ungünstigen Funkumgebungen.

Die CDP-07 Module sind die kompaktesten in der CDP-Serie. Sie sind pin- und kommunikationskompatibel mit den Vorgängermodellen CDP-TX-05M-R und CDP-RX-05M-R. Die geringere Größe und das flache Profil der internen Komponenten haben zu einer Verringerung des Sendervolumens um 25% geführt (im Vergleich zu früheren Modellen).

Diese neuen 869-MHz-Versionen ergänzen die bereits seit einiger Zeit verfügbaren 434-MHz-Versionen.

Die voreingestellten Frequenzkanaltabellen der CDP-07MP-Modelle können mit einem speziellen Konfigurationsprogramm umgeschrieben werden. Bei den 869-MHz-Modellen können im SRD-Band 868 bis 870 MHz 4 aus 155 Kanälen in 12,5-kHz-Schritten ausgewählt und eingestellt werden.

Die gewünschte Frequenz kann im 869-MHz-Band frei gewählt werden, wobei die Subbänder durch ihre Anwendung festgelegt werden. Die 4 voreingestellten Kanäle können entweder über Lötjumper oder über Pins auf der Platine ausgewählt werden.

Circuit Design behält die Schnittstelle bei und aktualisiert gleichzeitig die internen Funkkomponenten und elektronischen Bauteile, um die für Industrieanlagen benötigte stabile Langzeitversorgung zu sichern.

Lieferbar ab März 2023.

Eigenschaften:

  • CE/UKCA-konform
  • Kompakte Größe und geringes Gewicht: Sender 22 x 12 x 4,5 mm, 3 g; Empfänger 36 x 26 x 8 mm, 13 g
  • 4 Funk-Kanäle – Schmalband FM 25 kHz Kanalabstand
    Aus den 155 Kanälen im 868-870-MHz-Band können 4 beliebige Kanäle voreingestellt werden (nur MP-Version).
  • Doppelsuperhet-Empfänger: hohe Empfängerempfindlichkeit / hohe Selektivität und Blocking-Leistung
  • Transparente Datenschnittstelle: einfache, nutzerfreundliche Schnittstelle, die die Verwendung von anwenderspezifischen Protokollen ermöglicht
  • Betriebsspannung: TX 2,2-5,5 V, 18 mA, RX 3-14 V, 23 mA
  • Betriebstemperaturbereich: -20 bis +65°C
  • Hergestellt in Japan

Applikationen:

  • Industriefernsteuerungen
  • Telemetrie- und Überwachungssysteme
  • Alarmsysteme
Über die CIRCUIT DESIGN GmbH

Die Circuit Design GmbH mit Sitz in München ist ein Tochterunternehmen der Circuit Design, Inc., Japan. Die GmbH wurde zum 01. Januar 2001 gegründet und bietet technische Unterstützung sowie eine optimale Logistik für Kunden in Deutschland, Österreich und Osteuropa.

Die Mutterfirma Circuit Design, Inc. ist seit 1974 u. a. als Hersteller und Entwickler von Daten- und Audiofunkmodulen tätig und verfügt über eigene Fertigungsstätten. Einer der Schwerpunkte von Circuit Design liegt auf Datenfunkmodulen für die europäischen ISM-Bänder. Verfügbar sind Sender-, Empfänger- und Transceiver-Module als Einzel- und Multikanal im Schmal- und Breitband. Die Produkte sind ausgerichtet auf geringen Stromverbrauch und große Reichweiten. Alle Standardmodule entsprechen den europäischen EN-Normen und sind notifiziert u. a. bei der BNetzA in Deutschland.

Circuit Design ist bekannt für seine qualitativ hochwertigen Funkmodule, die im Bereich Funkfernsteuerungen weltweit zum industriellen Standard geworden sind. Die Qualität der Produkte wird gesichert durch die ISO9001-zertifizierten Entwicklungs- und Produktionsprozesse in Japan.
