Innovativer 5-Achs-Aligner für die Halbleiterindustrie

Mit dem 5DOF Miniatur-XYZ-Phi-Delta Positioniersystem bietet Steinmeyer Mechatronik eine innovative Lösung für hochpräzise Ausrichtprozesse. Die Kombination aus Tripod und XY-Kreuztisch gewährleistet ein Höchstmaß an Präzision, Robustheit sowie Zuverlässigkeit und begeistert gleichzeitig mit kompakter Bauweise und hoher Anwenderfreundlichkeit. Eine ideale Lösung für die optische und aktive Ausrichtung.

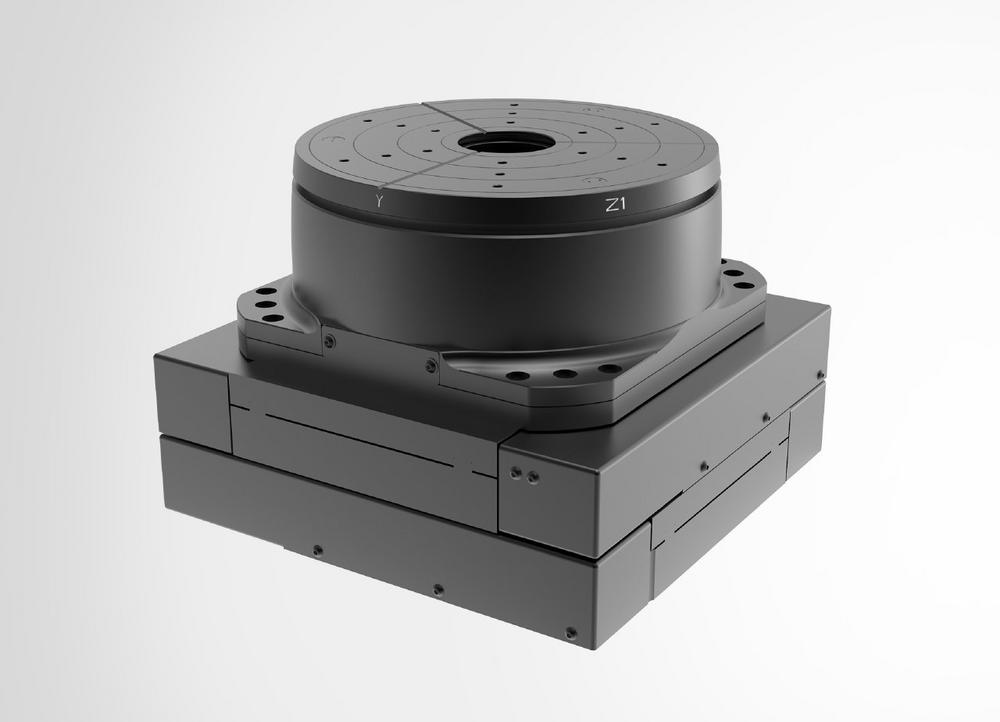

Das 5DOF Miniatur-XYZ-Phi-Delta Positioniersystem des Dresdner Positionierspezialisten Steinmeyer Mechatronik besteht aus einem Tripod (MP200-3) und einem XY-Kreuztisch (KDT235) – beide mit Durchlichtöffnung – und vereint damit die Vorteile parallelkinematischer und gestapelter Systeme in einem Produkt. Es ist hochpräzise über den gesamten Verfahrweg, benötigt nur wenig Bauraum, ist einfach ansteuerbar und schafft dank seines robusten Aufbaus unter Industriebedingungen Millionen von Zyklen. Der 5-Achs-Alinger ist ein Paradebeispiel für die hohe Innovationskraft und Lösungskompetenz der Steinmeyer-Gruppe und hat sich in zahlreichen Alignment-Applikationen der Halbleiterindustrie erfolgreich als anwenderfreundliche, wirtschaftliche Lösung bewährt.

Höchste Präzision bei großen Verfahrwegen

Das Positioniersystem ist 235 mm lang, 235 mm breit sowie 170 mm hoch. Es realisiert Verfahrwege in XY von 100 mm, einen Hub von 4 mm sowie Kippungen in Phi und Delta von 4° und punktet mit einer absolut gleichbleibenden Wiederholgenauigkeit über alle Freiheitsgrade. Die drei vertikal wirkenden Präzisionsachsen des Tripods sind mittels Festkörpergelenken mit der beweglichen Lastplatte verbunden. Somit lässt sich die Lastplatte in zwei Achsen kippen und auch in der Höhe verstellen. Ein gehärteter und geschliffener Gleitgewindetrieb von Feinmess Suhl mit einem Spindeldurchmesser von 5 mm und einer Gewindesteigung von 0,5 mm ermöglicht feinste Zustellbewegungen. Die Gleitgewindetriebe von Feinmess Suhl sind Spezialisten für kleine, hochpräzise Stellbewegungen und eignen sich daher ideal zur Positionierung im kleinen Bauraum. Auch im Vakuum und Reinraum laufen sie mit Sonderschmierung über eine lange Zeit störungsfrei.

Kartesisches Grundgerüst

Für die XY-Bewegung sorgt der kompakt und robuste gebaute Durchlicht-Scantisch KDT235, auf dem der Tripod aufgesetzt ist. Hochpräzise Kugelgewindespindeln und eine justierbare Orthogonalität gewährleisten hochgenaue Positionier- und Ablaufgenauigkeiten. Die Präzisions-Kugelgewindetriebe der Firma August Steinmeyer sind mit einer Zylinder-Einzelmutter mit 4-Punkt-Kontakt und Einzelgangumlenkung ausgestattet. Die perfekte geometrische Qualität und Oberflächengüte der spielfrei vorgespannten Gewindetriebe garantieren einen idealen Gleichlauf in der Anwendung und ermöglichen kleinste Stellinkremente.

Vielzahl an Optionen

Ob optische und aktive Ausrichtung, hochauflösende Anwendungen in der Mikroskopie, 3D-Imaging, Interferometrie, Autofokus-Systeme oder Halbleitertests: Das 5DOF Miniatur-XYZ-Phi-Delta Positioniersystem ist in der Halbleiterindustrie vielfältig einsetzbar und eignet sich auch für nicht rotationssymmetrische Teile. Von Vorteil sind außerdem die virtuellen Drehpunkte, die an einer beliebigen Stelle in die Werkstückoberfläche gesetzt werden können. Damit lässt sich der Drehpunkt in die optische Funktionsfläche legen und das Inspektionsobjekt aus verschiedenen Winkeln betrachten.

Eine Vielzahl an Optionen ermöglicht maximale Individualität. Als Zusatzausstattung stehen unter anderem Drehtische, Probenhalter, Motion Controller, Umhausungen sowie unterschiedliche Sicherheitskonzepte und -technik (Not-Aus, Türschalter, Lichtgitter, Laserscanner, STO, SLS) zur Verfügung. Auch Varianten für Reinraum, UV, DUV, nicht reflektierende Oberflächen, magnetische Umgebungen sowie Vakuum sind realisierbar.

Über die Steinmeyer Holding GmbH

Über Steinmeyer Mechatronik
Steinmeyer Mechatronik ist Teil der weltweit agierenden Steinmeyer Gruppe. Als Kompetenzzentrum für Positionierlösungen, mechatronische Systeme und optische Komponenten bietet die GmbH innovative Produkte und kundenspezifische Lösungen für individuelle Aufgabenstellungen. Steinmeyer Mechatronik beschäftigt am Standort Dresden mehr als 100 Mitarbeiter. Auf einer Fertigungsfläche von über 3.500 m² produziert das Unternehmen Positioniersysteme im Submikrometerbereich für höchste Qualitätsanforderungen – vom Prototypen bis zum fertigen Serienprodukt.

Über die Steinmeyer-Gruppe
Weltweit zählen mehr als 600 Mitarbeiter zur Steinmeyer-Gruppe, welche die drei Kompetenzzentren Antriebstechnik, Positioniertechnik und Präzisionsmesstechnik vereint. Als inhabergeführte Unternehmensgruppe steht Steinmeyer für langlebige und überaus exakt gefertigte Produkte, die in anspruchsvollen Anwendungen zum Einsatz kommen. Zu den drei in Deutschland produzierenden Unternehmen zählen die August Steinmeyer GmbH & Co. KG in Albstadt, die Steinmeyer Mechatronik GmbH in Dresden und die Feinmess Suhl GmbH in Suhl.
