Druckluft zuverlässig und sicher fördern: Seitenkanalverdichter K04MS mit ATEX II 3GD für Industrieanwendungen

SKVTechnik informiert.

1. Einleitung: Drucklufttechnik für anspruchsvolle Industrieanwendungen

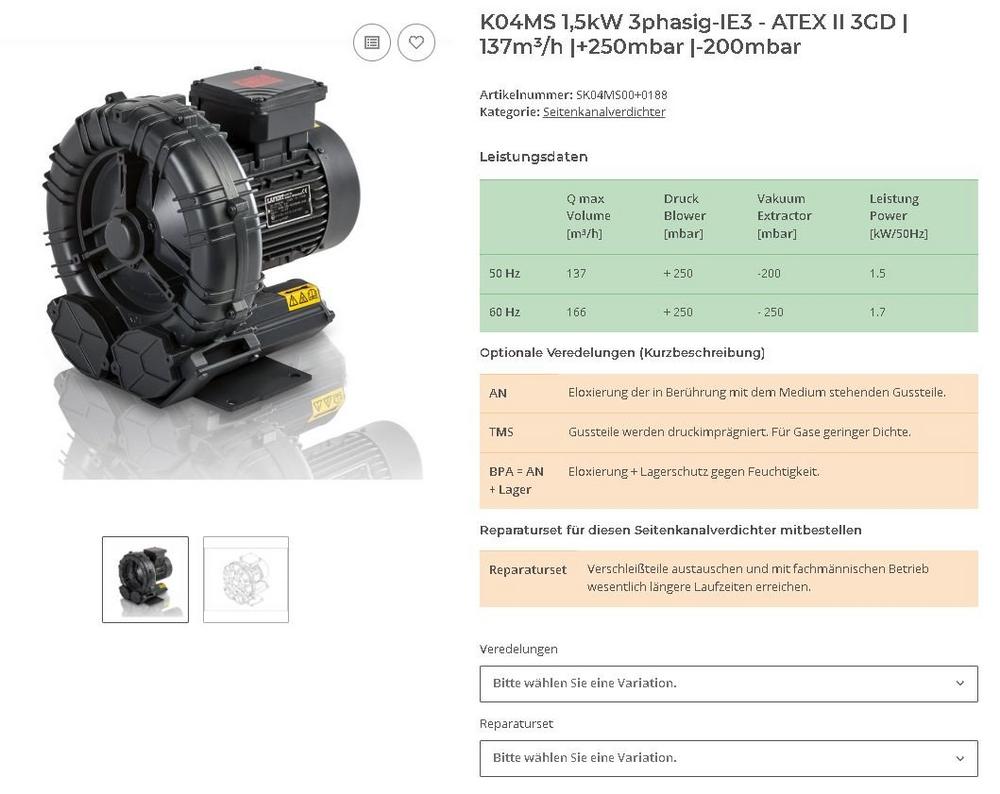

Der Seitenkanalverdichter K04MS 1,5 kW – 3-phasig – IE3 – ATEX II 3GD ist ein leistungsstarkes Verdichtersystem für die Förderung von Luft und neutralen Gasen in industriellen Prozessen mit besonderen Anforderungen an Sicherheit, Effizienz und Lärmreduzierung. Mit einer maximalen Förderleistung von 137 m³/h (bei 50 Hz), einem Druck von +250 mbar sowie einem Vakuum von –200 mbar ist dieser Verdichter vielseitig einsetzbar – von Absaugvorgängen bis hin zur Druckbelüftung in explosionsgefährdeten Bereichen gemäß ATEX-Richtlinie.

2. Technische Leistungsdaten im Überblick Technische KennzahlWert (50 Hz)Max. Volumenstrom (Qmax)137 m³/hMax. Druck (Blowerbetrieb)+250 mbarMax. Vakuum (Saugfunktion)–200 mbarLeistung1,5 kW (bei 50 Hz)Schallpegel61,6 dB(A)SchutzklasseIP55MotoreffizienzklasseIE3ATEX-ZoneII 3GD (Zone 2/22) 3. Anwendungsbereiche des K04MS

Der Seitenkanalverdichter ist konzipiert für anspruchsvolle Anwendungen wie:

Förderung brennbarer Gase in ATEX-Zonen (z. B. Methan, Biogas)

Absaugung in industriellen Staubumgebungen

Belüftung technischer Anlagen

Sichere Prozessgasversorgung bei Umgebungstemperaturen bis 40 °C

Druck- und Vakuumerzeugung in explosionsgeschützten Fertigungslinien

Die Kombination aus kompaktem Aufbau, geräuscharmem Betrieb und zertifizierter Sicherheit erlaubt eine breite Integration in Maschinenparks, Produktionszellen und Containeranlagen.

4. Konstruktive Vorteile im Detail Wartungsfreier Betrieb durch berührungslose Verdichtung

Die Verdichterstufe arbeitet ohne Kontakt zwischen rotierenden und festen Bauteilen. Das führt zu:

Verschleißfreiheit des Verdichterkanals

Keine Schmierstoffe notwendig

Geringe Wärmeerzeugung im Betrieb

IE3-Motor mit hoher Energieeffizienz

Der integrierte Drehstrommotor erfüllt die Ecodesign-Richtlinie 2009/125/EG und trägt zu einem energieeffizienten, ressourcenschonenden Betrieb bei. Dadurch sinken die Gesamtbetriebskosten (TCO) spürbar.

ATEX II 3GD-Zulassung

Der K04MS ist für den Einsatz in explosionsgeschützten Bereichen gemäß ATEX-Richtlinie ausgelegt. Das bedeutet:

Zertifiziert für Zone 2 (Gas) und Zone 22 (Staub)

Schutz gegen Zündquellen wie heiße Oberflächen oder Funkenbildung

Einsetzbar in Biogasanlagen, chemischer Industrie oder Farbenherstellung

5. Erweiterungsmöglichkeiten und Varianten

Für den K04MS stehen mehrere optionale Veredelungen zur Verfügung:

CodeBeschreibungANEloxierung aller medienberührten Teile – Korrosionsschutz für aggressive MedienTMSDruckimprägnierung von Gussteilen – für erhöhte Dichtheit bei GasenBPAKombination aus AN + Lagerschutz – ideal bei feuchter Umgebung oder Dämpfen

Diese Varianten erweitern die Einsatzfähigkeit z. B. in Galvanikprozessen, Reinstgasförderung oder Feuchträumen.

6. Geräuschreduktion für sensible Umgebungen

Mit einem Schallpegel von nur 61,6 dB(A) ist der K04MS vergleichsweise leise. Der zusätzliche Einsatz einer Schallschutzhaube (Modell IH3 oder IH4) ermöglicht weitere Reduktionen des Schalldruckpegels um bis zu 50 %. Damit eignet sich der Verdichter für:

Arbeitsplätze mit direkter Maschinenpräsenz

Labore oder Prüfräume

Produktionsbereiche mit akustischen Emissionsgrenzwerten

7. Sicherheit und Schutzfunktionen

Der K04MS verfügt über integrierte Sicherheitsmerkmale:

PTO-Thermoschutzmodul gegen Überhitzung

Vibrationsfreier Betrieb durch MOR-Ausführung

Schutzart IP55 – Schutz gegen Staub und Spritzwasser

Für Wartungszwecke sind optional Reparatursätze erhältlich. Diese beinhalten alle Verschleißteile, die mit Fachpersonal getauscht werden können – für lange Laufzeiten und gesicherte Funktion.

8. Integration und Montage

Dank seiner kompakten Maße lässt sich der K04MS problemlos in bestehende Anlagen integrieren. Der Anschluss erfolgt über standardisierte Rohrstutzen (Saug- und Druckseite). Die Motoransteuerung kann direkt über Frequenzumrichter erfolgen – ideal für drehzahlvariable Prozesse.

Montageoptionen:

Direkt auf Grundrahmen oder Konsole

Integration in Schallschutzkabine IH3

Aufstellung auf Transportpalette bei Serienproduktion

9. Praxisbeispiel: Einsatz in Biogasaufbereitung

In einer mittelgroßen Biogasanlage wird der K04MS zur Förderung von Biogas aus dem Gärrestbehälter zur Entschwefelungseinheit eingesetzt. Die Anlage befindet sich in einer ATEX-Zone 2. Durch die TMS-Beschichtung werden Undichtigkeiten vermieden. In Kombination mit einer IH3-Schallschutzhaube wurde der Schalldruckpegel um 12 dB reduziert. Die Wartung beschränkt sich auf Sichtkontrolle und Filtertausch alle 6 Monate.

10. Zusammenfassung: Der K04MS als Lösung mit System

Der Seitenkanalverdichter K04MS ist eine energieeffiziente, sichere und wartungsarme Lösung für zahlreiche industrielle Anwendungen. Die Kombination aus IE3-Motor, ATEX-Zulassung und modularen Optionen (Filter, Schallschutz, Oberflächenveredelung) macht ihn zu einem universell einsetzbaren Verdichter für sensible Prozesse mit hohen Anforderungen.
