Zweistufiger Seitenkanalverdichter SE07-MD-3,0kW-3 für anspruchsvolle industrielle Vakuumanwendungen

Produktbeschreibung von SKVTechnik

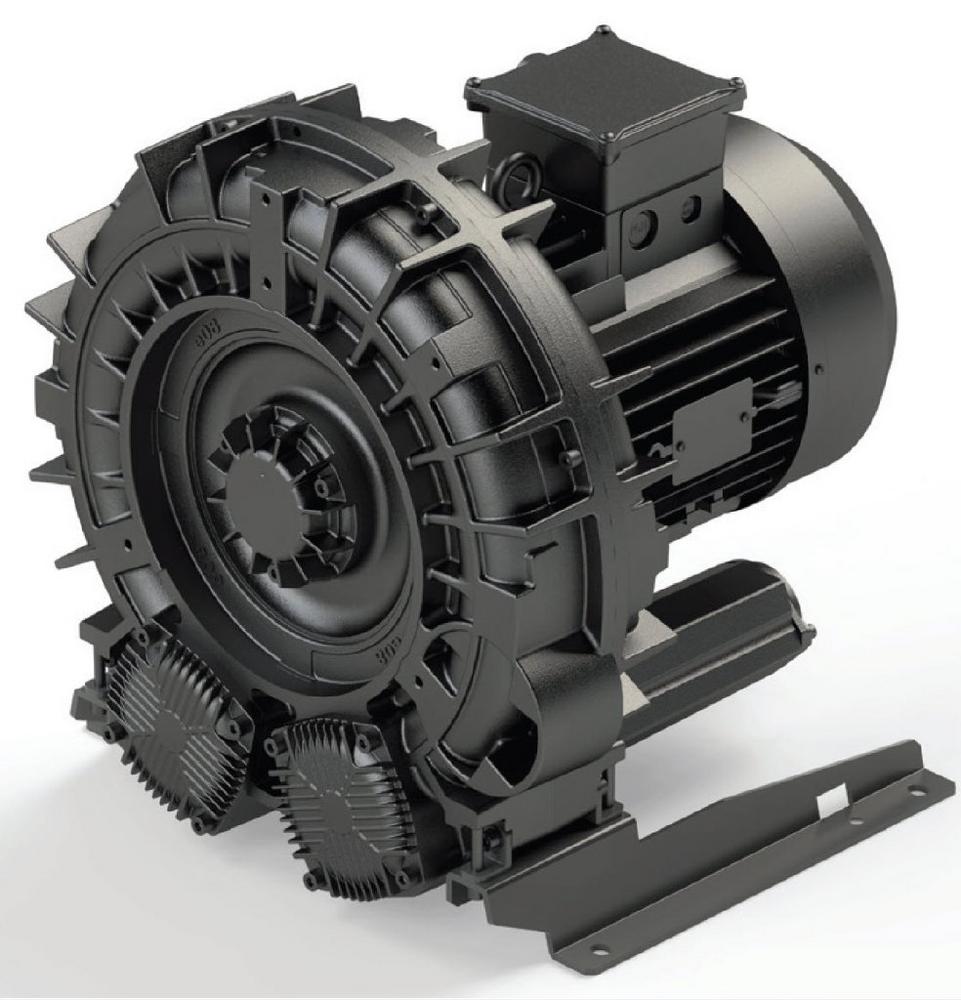

Technisch leistungsstark: Der SE07-MD-3,0kW-3 Seitenkanalverdichter in zweistufiger Ausführung

Der Seitenkanalverdichter vom Typ SE07-MD-3,0kW-3 ist speziell für Anwendungen konzipiert, bei denen ein hoher Unterdruck bei gleichzeitig kompakten Abmessungen erforderlich ist. Mit seiner zweistufigen MD-Kanalführung, einem leistungsstarken 3,0 kW IE3-Motor sowie einer robusten, wartungsfreien Bauweise erfüllt dieser Verdichter die Anforderungen zahlreicher industrieller Einsatzbereiche – von der Absaugung feiner Partikel bis zur Vakuumspannung bei CNC-Anwendungen.

Prozessbezug: Industrielle Absaugung und Partikelförderung

Im dargestellten Prozess wird der SE07-MD-3,0kW-3 zur kontinuierlichen Absaugung von Partikeln aus einem Produktionsbereich eingesetzt. Über ein verzweigtes Rohrsystem saugt der Verdichter Materialrückstände, Staub oder Granulat in ein Filtersystem ab. Der Prozess profitiert durch folgende Vorteile:

Stabiler Unterdruck über lange Strecken

Schnelle Förderung auch bei Verzweigungen

Zuverlässige Trennung von Partikeln durch konstanten Luftstrom

Die hohe Saugkraft ermöglicht es, selbst aus entlegenen Zonen Reststoffe oder Staub effizient zu erfassen. Besonders in Bereichen wie Lebensmittelverarbeitung, Kunststofftechnik oder Verpackungsindustrie ist dies essenziell für saubere und sichere Produktionsbedingungen.

Technische Spezifikationen im Detail

Typbezeichnung: SE07-MD-3,0kW-3

Betriebsart: Vakuum

Bauweise: zweistufiger Seitenkanalverdichter (MD – Mono Double Stage)

Motorleistung: 3,0 kW, IE3, 400 V, IP55

Max. Unterdruck: bis -430 mbar

Max. Fördermenge: ca. 174 m³/h

Temperaturbereich: -15 °C bis +40 °C

Schalldruckpegel: ca. 68–72 dB(A)

Gehäusematerial: Aluminium-Druckguss

Wellenverbindung: elastische Kupplung (Bauart GOR)

Isolationsklasse: F, geeignet für Frequenzumrichter

Thermoschutz: PTO serienmäßig

Anwendungsvorteile im Betrieb

1. Effizienz durch IE3-MotorentechnologieMit dem Einsatz eines hocheffizienten IE3-Motors spart der Betrieb im Vergleich zu Standardantrieben spürbar Energie. Der SE07-MD-3,0kW-3 ist auf Dauerbetrieb ausgelegt und erzielt dabei einen hohen Wirkungsgrad bei minimalem Energieeinsatz.

2. Kompakte Bauform, hohe LeistungDie MD-Bauweise (ein Laufrad, zwei Kanalstufen) sorgt für eine hervorragende Druck-/Vakuumleistung ohne zusätzliche Bauhöhe. Der Verdichter lässt sich somit auch in räumlich begrenzten Anlagen problemlos integrieren.

3. Wartungsfreiheit und BetriebszuverlässigkeitDurch die berührungsfreie Verdichtung sind keinerlei Schmierstoffe notwendig. Es entstehen keine Reibungsverluste, wodurch Wartungszyklen entfallen. Dies führt zu einer erheblich höheren Verfügbarkeit im Vergleich zu ölgeschmierten Systemen.

4. Geringe GeräuschemissionDank serienmäßiger Ein- und Auslass-Schalldämpfer sowie der strömungsoptimierten Gehäuseform erreicht der Verdichter eine besonders leise Arbeitsweise – ein entscheidender Vorteil in lärmsensiblen Produktionsumgebungen.

Typische Einsatzgebiete

Zentrale Absaugsysteme in Produktionslinien

Vakuumspanntechnik bei CNC-Fräsen

Trocknungsprozesse mit Heißluftzirkulation

Förderung leichter Schüttgüter über lange Distanzen

Reinraumtechnik und Labortechnik

Optimiert für Frequenzumrichter

Durch die Isolationsklasse F sowie die mechanische Auslegung eignet sich der SE07-MD-3,0kW-3 optimal für den Betrieb mit Frequenzumrichtern. Damit lassen sich Drehzahl und somit Volumenstrom exakt auf wechselnde Prozessanforderungen einstellen – ideal für flexible Produktionslinien.

Sicherheit und Langlebigkeit

Der SE07-MD-3,0kW-3 erfüllt die Richtlinien der Ecodesign-Verordnung 2009/125/EG, ist gemäß EN 60034-30-1 gefertigt und erfüllt die cURus-Zertifizierung für den Einsatz im nordamerikanischen Raum. Optional sind Varianten für ATEX-Zonen erhältlich.

Wirtschaftliche Vorteile auf einen Blick

Geringe Betriebskosten durch energieeffiziente Motorentechnik

Keine Kosten für Schmierstoffe oder Verschleißteile

Minimale Stillstandszeiten durch wartungsfreie Konstruktion

Langlebige Aluminiumdruckguss-Bauweise

Verfügbarkeit und weitere Informationen

Weitere technische Details: SKVTechnik.de

Online-Shop: Produktseite im Shop

Datenblatt (PDF): Download
