MCIO und NVMe-Kompatibilität erklärt: PCIe 5.0 Leitfaden für Systemintegratoren

SFF-TA-1016: Standardisierte Signale mit einer entscheidenden Lücke

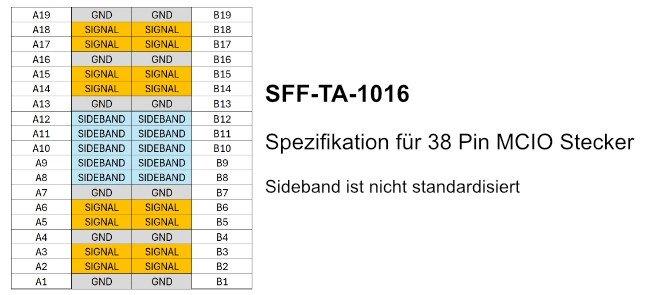

Die technische Grundlage von MCIO ist in der Spezifikation SFF-TA-1016 definiert. Diese beschreibt detailliert, welcher Pin welche PCIe-Signale führt, und sorgt damit grundsätzlich für eine standardisierte elektrische Anbindung. Allerdings enthält der Standard einen sogenannten Sideband-Bereich, dessen funktionale Nutzung nicht herstellerübergreifend standardisiert ist. In der Praxis bedeutet das, dass Hersteller diese Sideband-Pins unterschiedlich belegen können, was zu Inkompatibilitäten zwischen MCIO- und NVMe-Komponenten führen kann.

MCIO-Kompatibilität: Warum Adapter, Kabel und Mainboards geprüft werden müssen

Für Integratoren bedeutet das, dass bei MCIO-basierenden PCIe 5.0 und NVMe-Systemen die Kompatibilität besonders sorgfältig geprüft werden muss. Neben Adaptern, Kabeln und Wechselrahmen müssen auch die onboard MCIO-Anschlüsse auf Mainboards berücksichtigt werden, da auch hier die Umsetzung der Sideband-Signale herstellerabhängig sein kann.

In der Praxis entstehen Probleme in MCIO-NVMe-Anwendungen häufig nicht durch einen einzelnen Fehler, sondern durch das Zusammenspiel mehrerer Faktoren. Dazu zählen unterschiedliche Sideband-Belegungen, abweichende Kabelverdrahtungen, falsche Vorstellungen über die Fähigkeiten einer Adapterkarte sowie unzutreffende Erwartungen an das Verhalten von Wechselrahmengehäusen. Ohne ein klares Verständnis dieser Zusammenhänge steigt das Risiko von Integrationsproblemen, unerwartetem Systemverhalten oder aufwendiger Fehlersuche erheblich.

ICY DOCK MCIO-Lösungen: Validierte Signalketten statt Einzelkomponenten

An dieser Stelle ist eine klare Abgrenzung wichtig: ICY DOCK Adapterkarten sind reine PCIe- und NVMe-Adapter und keine RAID-Controller. Der Fokus dieser Lösungen liegt bewusst nicht auf Datenverarbeitung oder RAID-Funktionen, sondern auf einer transparenten und zuverlässigen Anbindung von NVMe-Speicher an das System.

ICY DOCK verfolgt dabei einen ganzheitlichen Ansatz. Die Lösungen sind darauf ausgelegt, optimale Signalintegrität, Flexibilität bei physischen Formfaktoren und eine mühelose Wartung über Wechselrahmen zu ermöglichen. Entscheidend ist, dass die Validierung nicht auf einzelne Komponenten beschränkt bleibt: Der komplette Pfad von der Adapterkarte über das MCIO-Kabel bis hin zum Wechselrahmen-Gehäuse wird als Einheit getestet. Dieser Ansatz reduziert das Integrationsrisiko in MCIO-basierenden NVMe-Anwendungen deutlich, insbesondere in Umgebungen, in denen Kompatibilitätsprobleme erfahrungsgemäß häufig auftreten.

Für die Sideband-Signale setzt ICY DOCK auf ein Mapping, das sich an der SFF-9402 Rev. 1.1 Pinout-Definition orientiert, wie sie auch bei SlimSAS-Anschlüssen verwendet wird. Auch wenn SFF-9402 kein MCIO-spezifischer Standard ist, bietet er eine klare und bewährte Grundlage für konsistente Signalbelegung.

Ökosystem-Kompatibilität und Praxiserprobung

ICY DOCK Lösungen sind keine proprietären Insellösungen, sondern eine bewusste Ergänzung etablierter PCIe- und NVMe-Ökosysteme. Die MCIO-Adapter, Kabel und Wechselrahmen arbeiten nachweislich mit Broadcom-basierten NVMe-Controllern sowie mit NVMe- und PCIe-Speicherlösungen von HighPoint zusammen.

Mehrere NVMe Controller-Plattformen wurden gezielt auf Interoperabilität mit ICY DOCK Adapterkarten, Kabeln und Gehäusen getestet. Diese Praxiserprobung stellt sicher, dass sich die Lösungen zuverlässig in bestehende Systemarchitekturen integrieren lassen und keine proprietäre Sonderrolle einnehmen, sondern Teil etablierter Storage- und Server-Ökosysteme sind.

Fazit

MCIO ist ein leistungsfähiger und zukunftssicherer Standard für moderne NVMe- und PCIe 5.0 Anwendungen. Gleichzeitig zeigt sich, dass Standardkonformität allein keine vollständige Kompatibilität garantiert. Erst klar definierte Sideband-Signale, durchgängig validierte Signalketten und die Einbindung in bestehende NVMe-Ökosysteme schaffen die Grundlage für stabile Systeme und eine zuverlässige MCIO-basierte Systemintegration.

Praktische Unterstützung beim Aufbau einer wechselbaren NVMe-Speicherlösung

Ergänzend dazu stellt ICY DOCK ein NVMe-Speicherauswahl-Tool bereit. Der interaktive Leitfaden unterstützt bei der Auswahl kompatibler Wechselrahmen, Kabel und Adapter, abgestimmt auf den NVMe-Steckplatztyp und die Installationsanforderungen des jeweiligen Systems. Das Tool richtet sich sowohl an Integratoren als auch an DIY-Anwender und hilft dabei, Unsicherheiten zu vermeiden und gezielt eine passende, wechselbare NVMe-Speicherlösung aufzubauen.
