Modulares Pick-and-Place-System von Friedemann Wagner GmbH – schnell verfügbar und kosteneffizient

Welche Vorteile und Schlüsselmerkmale bietet der Baukasten?

• Schnelle Verfügbarkeit: Aufeinander abgestimmte Module mit unterschiedlichen Hublängen ermöglichen horizontale und vertikale Bewegungen zur Aufnahme bzw. Abgabe von Werkstücken bei unmittelbarer Inbetriebnahme des Systems.
  Die Abstufung der Hublängen beträgt
  • horizontal 100|200|300|400 mm
  • vertikal 60|120|180|240|300 mm
• Kennzeichnende Baukastenlogik: Die Module LEN-6 und VEN-6 sind werksseitig bereits mit Sensoren und Dämpfern ausgestattet, was die Inbetriebnahme beschleunigt, und Zusatzkosten vermeidet. Das Fügen der Module erfolgt über Zentrierringe (h6 Passungen) und bietet präzise und schnelle Montage des Pick & Place Systems.

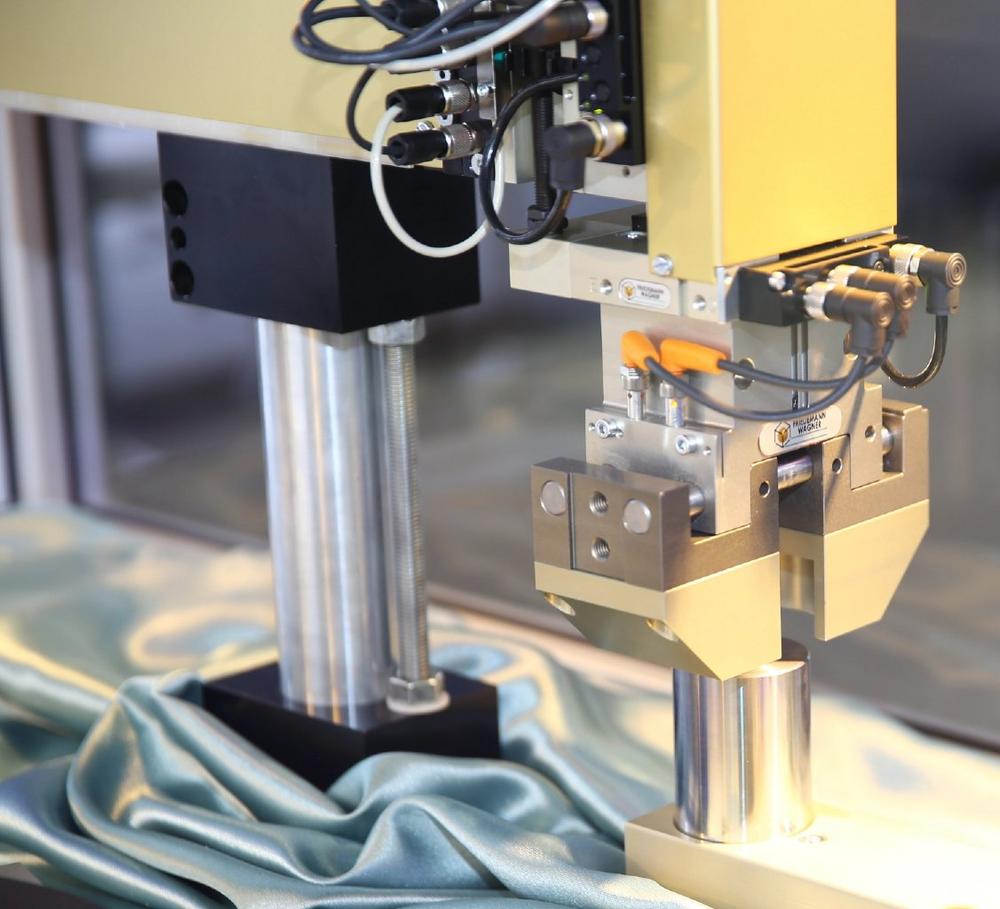

• Leistungsfähiger Greifer: Mit der Parallelgreifer-Serie PGM steht ein kostengünstiger Greifer für zuverlässiges Handling der Werkstücke bei hoher Prozessstabilität zur Verfügung. Medien-Versorgung und Signalisierung des Greifers können auf Wunsch sogar durch die Einheiten hindurch erfolgen!
• Luft- und Signalintegration: Je nach gewählter Variante ist die zentrale Luftversorgung und Signal-Rückführung integriert. Das reduziert den Verkabelungsaufwand, vereinfacht das Kabellayout und beschleunigt die Inbetriebnahme!
• Aufstell- und Montageoptionen: Bei ortsfestem Einsatz ist die Aufnahme des Systems auf einem Stativ (Zubehör) möglich. Für flexible Arbeitsbereiche zwischen 0 und 190° kann die Montage auch auf dem pneumatischen Schwenkantrieb SES-9 von Friedemann Wagner GmbH erfolgen. Externe Anschläge gewähren bei SES-9 volles Drehmoment in den Endlagen. Ab Werk ist der Schwenkantrieb mit Stoßdämpfern ausgestattet und bietet von außen einstellbare Drehwinkel. Etwaigen Sensoren werden platzsparend in der Anschlagschraube aufgenommen. Ab Lager ist SES-9 optional auch in Varianten mit 6 Luft- oder 6 Luft- und Signaldurchführungen erhältlich. Somit kann das Pick & Place System theoretisch durch die Schwenkeinheit versorgt werden! Durch abgestimmte Elemente und Interfaces entsteht ein zuverlässiges Pick‑&‑Place-System mit geringeren Investitions- und Betriebskosten im Vergleich zu einem Roboter.

Was ist der finale Nutzen für den Anwender?

• Abhängig von klar umrissenen Aufgabenpaketen, Stückzahl und Zyklen stellt der Baukasten eine kostenbewusste, attraktive Alternative zu Roboterlösungen dar.
• Fertige Baukastenkomponenten, vordefinierte Schnittstellen, robuste Standardprozesse realisieren eine kürzere "time-to-market" bei geringer Komplexität.
• Modularer Aufbau und Austauschbarkeit, sowie zentrale Versorgungslogik ermöglichen schnelle Implementierung, vereinfachte Wartung und somit geringeres "total cost of ownership"

Zusammenfassung
Das Pick&Place-Baukastensystem von Friedemann Wagner GmbH bietet eine praxisnahe, flexible und kosteneffiziente Alternative zu klassischen Roboterlösungen. Greifen und Positionieren von Werkstücken bei schneller Implementierung durch verfügbare Module mit hoher Wiederholgenauigkeit, bekannter Technologie und geringer Komplexität.
