Erfahrungsschatz Manueller Spritzguss: Praxiswissen für spritzgussnahe Produktentwicklung

Der Erfahrungsschatz richtet sich an Entwickler, Konstrukteure, Anwender, Hochschulen, Forschungseinrichtungen und Unternehmen, die Kunststoffbauteile nicht nur als CAD-Modell oder 3D-Druck-Prototyp betrachten, sondern frühzeitig als reale Spritzgussteile bewerten möchten.

„Manueller Spritzguss schließt eine wichtige Lücke zwischen 3D-Druck und industriellem Spritzguss“, erklärt Udo Eckloff. „Mit 3D-gedruckten Formwerkzeugen können echte Kunststoffbauteile früh im Entwicklungsprozess hergestellt werden. Gleichzeitig ist der manuelle Spritzguss aber deutlich näher am Spritzguss als am 3D-Druck. Genau deshalb ist dieses Erfahrungswissen auch für Entwickler im klassischen Spritzguss von Interesse.“

Brücke zwischen 3D-Druck und Spritzguss

3D-Druck ist heute ein wichtiges Werkzeug in der Produktentwicklung. Er macht Ideen schnell sichtbar und hilft, Geometrien früh zu beurteilen.

Für die spätere Spritzgussfertigung bleiben jedoch entscheidende Fragen offen:

Wie fließt der Kunststoff?
Wie verhält sich das Originalmaterial?
Wo entstehen Bindenähte, Einfallstellen oder Verzug?
Ist der Anguss ausreichend?
Kann die Luft aus der Form entweichen?
Lässt sich das Bauteil sicher entformen?

Der manuelle Spritzguss mit der HoliPress ermöglicht es, solche Fragen früher zu beantworten. Durch den Einsatz 3D-gedruckter Formwerkzeuge entstehen reale Bauteile aus realen Thermoplasten — lange bevor ein industrielles Serienwerkzeug erforderlich ist.

Spritzgussnah entwickeln, früher lernen

Der Erfahrungsschatz Manueller Spritzguss zeigt, wie Material, Form, Konstruktion und Prozess zusammenwirken.

Die Dokumentenreihe umfasst unter anderem:

1. Einführung in den Erfahrungsschatz
   Überblick über Ziel, Aufbau und Nutzen der Sammlung.
2. Vom Granulat zum Funktionsteil
   Grundlagen und praktische Einordnung des manuellen Spritzgusses.
3. Material-Playbook
   Orientierung bei Auswahl, Vorbereitung und Verarbeitung verschiedener Kunststoffe.
4. Materialsysteme für 3D-gedruckte Formen
   Überblick über Resinwerkzeuge, Opferformen, Hybridwerkzeuge und weitere Werkzeugkonzepte.
5. Mechanischer Vergleich HoliPress versus industrieller Spritzguss
   Zusammenfassung und Einordnung eines Laborvergleichs mit industriell hergestellten Prüfkörpern.
6. Wertvolle Anwendungshinweise aus der Praxis
   Tipps zu Materialmenge, Aufschmelzzeit, Düsen, Reinigung, Materialwechsel und mobilen Anwendungen.

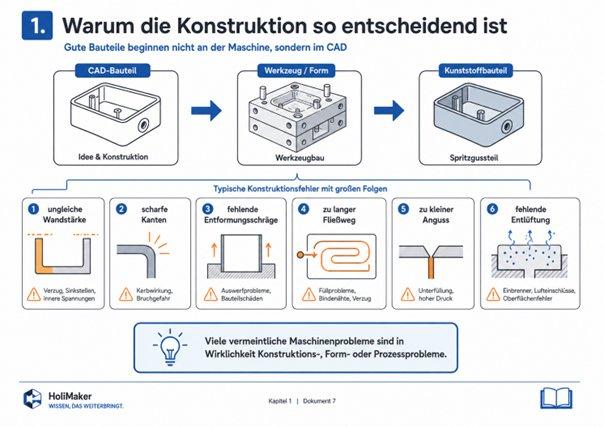

7. Spritzgussgerecht konstruieren
   Einfache Regeln zu Wandstärken, Radien, Entformungsschrägen, Fließwegen, Anguss, Entlüftung und typischen Fehlerbildern.

Relevanz für klassische Spritzgussentwicklung

Der Erfahrungsschatz ist nicht nur für Einsteiger in den manuellen Spritzguss gedacht.

Er ist auch für Entwickler im klassischen Spritzguss relevant, weil er typische Fragestellungen früh im Entwicklungsprozess sichtbar macht.

Ein Bauteil kann im CAD überzeugend aussehen und im 3D-Druck funktionieren, aber im Spritzguss dennoch Probleme verursachen. Genau diese Unterschiede macht der manuelle Spritzguss greifbar.

Dadurch lassen sich Bauteilkonstruktionen, Werkzeugideen und Materialentscheidungen früher bewerten und gezielter verbessern.

„Viele wertvolle Erkenntnisse entstehen direkt am Bauteil“, so Eckloff. „Wenn ein Teil nicht vollständig füllt, sich verzieht oder beim Entformen Probleme macht, liefert dies wichtige Hinweise für Konstruktion, Form und Prozess.“

Lebendige Sammlung aus realer Anwendung

Der Erfahrungsschatz Manueller Spritzguss basiert auf zahlreichen Versuchen, Vorführungen, Kundenprojekten, Messegesprächen und Erfahrungen aus realen Anwendungen.

Er ist bewusst nicht als abgeschlossenes Lehrbuch konzipiert, sondern als wachsende Sammlung. Neue Materialien, neue Werkzeugkonzepte, neue Anwendungen und Rückmeldungen aus der Praxis sollen fortlaufend einfließen.

Verfügbarkeit

Der Erfahrungsschatz Manueller Spritzguss ist kostenlos über den Downloadbereich von Manueller Spritzguss erhältlich:

https://www.manueller-spritzguss.de/#downloads

Zusätzlich können auf Anfrage offene CAD-Dateien ausgewählter Formwerkzeuge bereitgestellt werden. Sie sollen Anwendern, Entwicklern und Ausbildungseinrichtungen den Einstieg erleichtern und als Ausgangspunkt für eigene Formideen, Anpassungen und Weiterentwicklungen im manuellen Spritzguss dienen.
