D-SUB Schnellverschluss System

Sie benötigen ein D-SUB Schnellverschluss System welches ein schnelle Ver- und Entriegelung ohne zusätzliches Werkzeug möglich macht und das durch ein hör- und spürbares „Klick“ eine Verriegelung auch an schlecht einsehbaren Geräteschnittstellen ermöglicht? Sie möchten ein bestehendes System mit Schnellverschlusshauben nachrüsten?

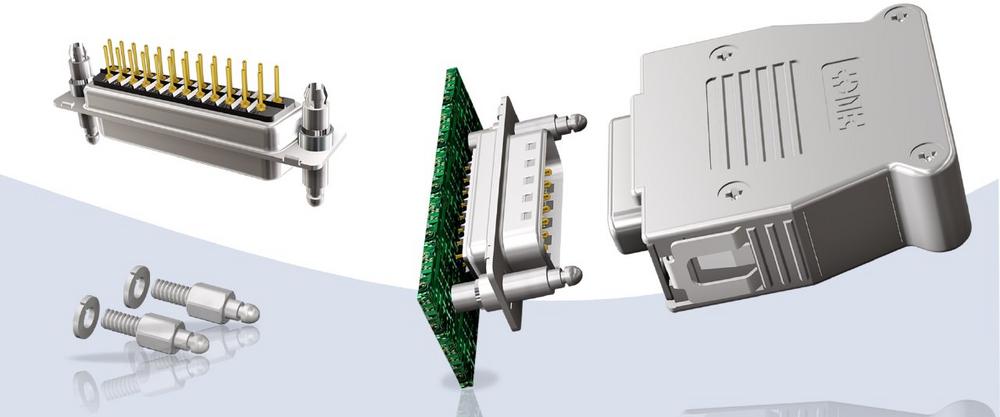

Das CONEC SnapLock Verriegelungssystem besteht aus D-SUB Steckverbindern und D-SUB Hauben, die ein schnelles und sicheres Verriegeln ohne zusätzliche Verschraubung ermöglichen. Ein in die Haube integrierter Federclip verrastet mit einem am Gegenstecker montierten Rastbolzen und somit wird eine schnelle und sichere Verbindung hergestellt. Der Rastbolzen am Steckverbinder ist in zwei Varianten verfügbar:

Am Steckverbinder fest integriert, wie z.B. ein Standard – Gewindeeinsatz. Dies hat den Vorteil, dass die Rastbolzen nicht verloren gehen können und auch nicht in einem zweiten Arbeitsgang montiert werden müssen. Die Steckverbinder sind direkt nach der Bestückung auf die Leiterplatte einsetzbar.

Als Kit zur nachträglichen Montage am Steckverbinder bei Hinterwandinstallationen oder zur Nachrüstung bestehender Systeme, zur Verwendung mit der CONEC SnapLock Haube.

 Die Verrastung des Verriegelungsmechanismus wird durch ein hör- und spürbares Klicken signalisiert. Mit einer hohen Haltekraft wird eine sichere Verriegelung der Steckverbindung für viele Anwendungsgebiete bereitgestellt.

Die Kunststoffhauben sind in den Baugrößen 1 – 5 in metallisierter oder schwarzer Ausführung verfügbar. Das Material ist flammhemmend nach UL 94 V0. Neben den Hauben werden auch entsprechende D-SUB Steckverbinder (9–50-pol.) mit integriertem Rastbolzen angeboten. Hierbei wird der Rastbolzen mit dem Steckergehäuse verpresst und ist somit unverlierbar. Des Weiteren besteht die Möglichkeit einer Haube-zu-Haube Verbindung. Diese wird mittels Verbindungsbolzen-Kit umgesetzt. Über ein Kunststoffplättchen kann die Verbindung einseitig gegen Lösen (über eine Verriegelungsplatte pro Seite) gesichert werden.

Eine weitere Ergänzung ist das Nachrüst-Kit für vorhandene D-SUB Systeme mit Gewindeeinsatz UNC 4-40. Das Kit besteht aus zwei Rastbolzen mit Unterlegscheiben.

Vorteile

  • Schnelle und einfache Ver- – und Entriegelung
  • Sichere Verriegelung / hohe Haltekraft
  • Schneller montierbar als Standard Schraubverriegelung
  • Schock- und vibrationsfest
  • Ausführung in KU schwarz und KU metallisiert
  • Gerade und seitliche Kabeleingänge
  • Haube zu Haube-Verbindung mittels Verriegelungs-Kit
  • Steckverbinder mit integriertem Bolzen
  • Integrierter Bolzen unverlierbar
  • Bestehende Systeme nachrüstbar mittels Einschraubbolzen-Kit

Applikationen

  • Antriebstechnik
  • Automatisierungstechnik
  • Gehäuse- Geräteanschluss
  • Kommunikationstechnik
  • Maschinenbau
  • Prozessautomation und Steuerungstechnik
  • Transporttechnik



Über die CONEC Elektronische Bauelemente GmbH

Seit über 40 Jahren entwickelt, produziert und vermarktet die CONEC Elektronische Bauelemente GmbH hochwertige Steckverbinder, Verbindungs- und Anschlussleitungen sowie Gehäusetechnik. CONEC Produkte finden Ihren Einsatz in der Automatisierungs-, Telekommunikations- und Energietechnik, im Maschinenbau, der Agrarwirtschaft sowie in der Medizintechnik, dem Transportwesen und der Luftfahrtindustrie.

Das Headquarter in Lippstadt verfügt über eine große Forschungs- und Entwicklungsabteilung, einen eigenen Werkzeugbau, eine CNC Präzisionsdreherei und eine Kunststoffspritzgießerei. Als Teil der Amphenol Group partizipiert CONEC von den Wachstums- und Entwicklungschancen eines weltweit tätigen Konzerns und agiert gleichzeitig als mittelständisches Unternehmen flexibel und schnell, um sich den wechselnden Kundenbedürfnisse optimal anzupassen.
Neben einer Vielzahl an Steckverbindern sämtlicher aktueller Standards liegen unsere besonderen Stärken im Bereich der integrierten Umspritzung von Komponenten und Baugruppen sowie in der Entwicklung anwendungsspezifischer Lösungen.

CONEC ist international tätig und mit eigenen Niederlassungen bzw. Produktionsstätten in Kanada, USA, China, Tschechien, Polen und der Slowakei vertreten.
Zum Produktportfolio gehören Steckverbindern aus folgenden Rubriken:
• D-SUB/IP67 D-SUB Steckverbinder
• IP67 RJ45/ USB 2.0/ Mini USB/ Fiber Optic LC Duplex
• CONEC Hybrid Steckverbinder
• Steckverbinder für Land- und Baumaschinen
• Rundsteckverbinder
• PCB Steckverbinder
• kundenspezifische Lösungen

Das Qualitätsmanagementsystem des Unternehmens erfüllt die Anforderungen der internationalen Normen DIN EN ISO 9001. CONEC Steckverbinder sind je nach Produktfamilie UL, CSA oder VDE geprüft und zugelassen.
